作用   产生脉冲宽度可由控制信号调节的脉冲电压。控制信号为来自电流调节器的电压信号，是由CNC装置插补器输出的速度指令转化而来的。

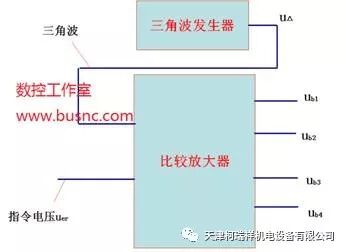

   组成  主要由调制信号发生器和比较放大器组成。

①   调制信号发生器

       调制信号发生器通过自激振荡的原理产生三角波或者锯齿波。作为比较放大器的比较电压uΔ。

②    比较放大器

    三角波电压uΔ与速度控制指令电压uer比较后送入运算放大器。运算放大器输出电压的频率与基准三角波电压的频率一致，输出电压的脉冲宽度取决于速度控制指令电压uer。可见运算放大器的输出是一个脉宽调制波，经放大后与主回路四个功率开关管的基极相接。

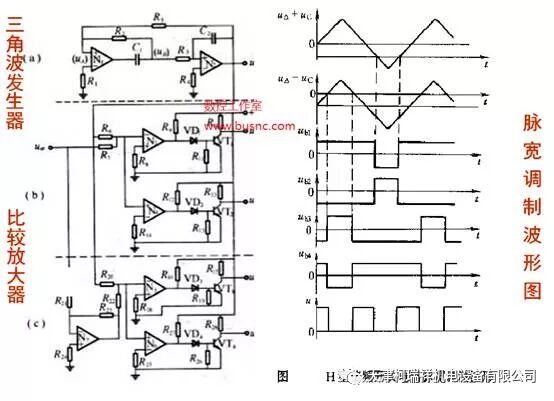

③   脉宽调制电路的工作原理

    当控制指令电压uer＝0时，比较放大器输出ub1、ub2、ub3、ub4的正负半波脉冲宽度相等。前半周期，VT1、VT3管饱和导通，VT2、VT4管截止；后半周期，VT2、VT4管饱和导通，VT1、VT3管截止。显然，不会有电流流过电动机转子绕组，uAB＝0。

    当uer＞0时，ub1、ub2为(uΔ＋uer)产生的输出，ub3、ub4为(uΔ－uer)产生的输出。

Ø     在0≤t＜t1时间区间，ub1、ub4为正电压，VT1、VT4 管饱和导通，电流由电源的＋Ed经VT1管、转子绕组、VT4管到地。

Ø     在t1≤t＜t2时间区间，ub2、ub4为负电压，电流被切断。此时，ub1为正电压，VT1管处于饱和导通状态。转子绕组电感能量经VD3、VT1管释放，维持转子绕组电流。

Ø  在t2≤t＜t3时间区间，与0≤t＜t1时间区间的情况相同。

Ø   在t3≤t＜T时间区间，ub1、ub3为负电压,VT1、VT3管截止，电流被切断。此时，ub4为正电压，VT4管处于饱和导通状态，转子绕组电感能量经VT4、VD2管释放，维持转子绕组电流。

      显然，主回路工作在单极性工作方式下。uer增大，uAB的脉冲宽度变宽，加在电动机转子绕组上电压的平均值增大，电动机转子转速就上升。反之亦然。

     当uer＜0时，uAB的极性改变，电动机反转。

     以上就是晶体管脉宽调制调速(PWM)的整个过程。
